Copie multiple sur sketchup

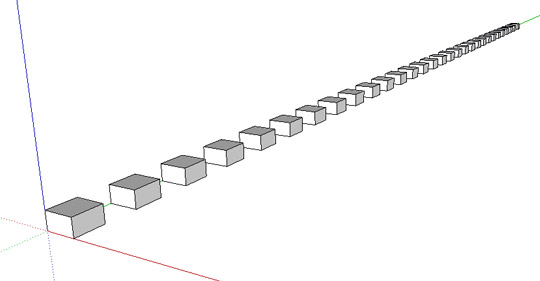

Ce tutoriel vous aidera à faire des copies multiples sur Sketchup en utilisant les outils déplacement et rotation.

copie-multiple-sketchup-01



1. Copie multiple avec l’outil déplacement

Sketchup permet de multiplier à l’identique une copie effectuée grâce à l’outil déplacement. Cette manipulation est particulièrement utile pour la modélisation d’une étagère, d’une barrière ou d’une construction répétitive.

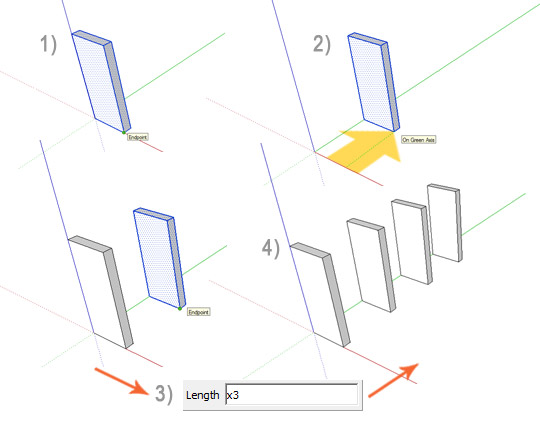

  • 1. Sélectionnez votre volume 3d en entier. Avec l’outil déplacement, cliquez sur un point du volume.
  • 2. Déplacez le volume sans cliquer et appuyez sur Ctrl (contrôle) pour le dupliquer.
  • 3. Cliquez quand l’emplacement du volume vous convient, puis repérez le champ texte « longueur » ou « length » en anglais, en bas à gauche de l’écran. Entrez l’opérateur « x » (multiplier) avec un nombre correspondant au nombre total de copies que vous souhaitez créer.



copie-multiple-sketchup-deplacement

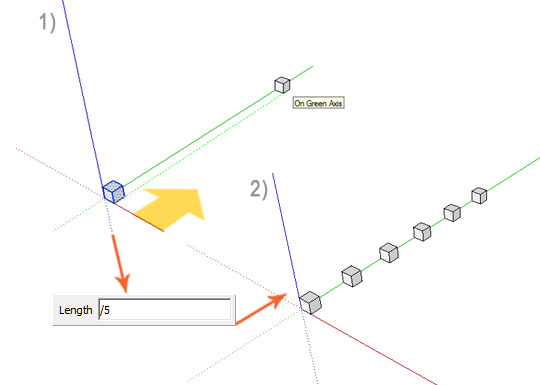

Cette manipulation peut être effectuée avec l’opérateur « / » (diviser). Il faut dans ce cas déplacer votre volume jusqu’à l’emplacement de la dernière copie souhaitée. Sketchup se chargera de remplir l’entre deux en divisant la distance par le nombre de copies que vous aurez indiqué.

copie-multiple-sketchup-diviser



2. Copie multiple avec l’outil rotation

Sketchup permet de multiplier à l’identique une copie effectuée grâce à l’outil rotation. Ainsi vous pouvez effectuer des copies en suivant un axe circulaire.

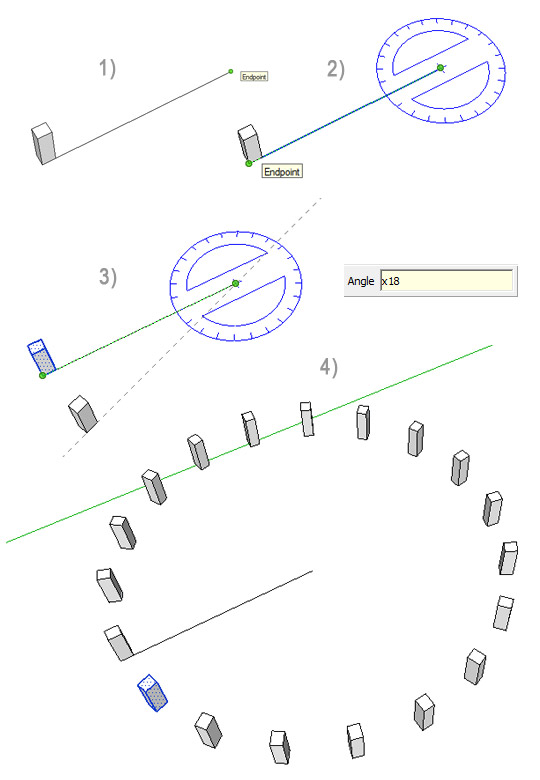

  • 1. Définissez un point à proximité du volume qui sera le centre de rotation.
  • 2. Sélectionnez votre volume 3d en entier. Avec l’outil rotation, définissez un axe à partir du centre de rotation jusqu’à un point du volume.
  • 3. Déplacez votre volume sans cliquer, et appuyez sur Ctrl (contrôle) pour dupliquer le volume.
  • 4. Cliquez quand l’emplacement du volume vous convient, puis repérez le champ texte « angle« , en bas à gauche de l’écran. Entrez l’opérateur « x » (multiplier) avec un nombre correspondant au nombre total de copies que vous souhaitez créer.



copie-rotation-sketchup

Votre volume se duplique en fonction du nombre de copies indiquées et de l’axe de rotation.
